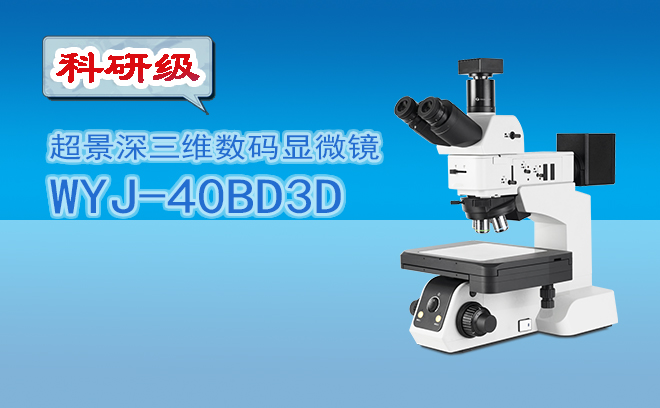

超景深顯微鏡作為半導體制造中的"電子眼"，憑借其三維成像、大景深觀察和實時檢測能力，在2025年已成為晶圓檢測、封裝驗證等環節的核心工具。

一、晶圓制造：從表面到立體的全維度檢測

超景深顯微鏡在晶圓制造中實現三大核心檢測功能：

表面缺陷識別
采用多焦點合成技術，在300mm晶圓上實現納米級劃痕檢測。某半導體廠商通過該設備將顆粒污染（直徑＞0.1μm）檢出率從85%提升至99%，使良品率提升12%。

薄膜均勻性驗證
通過透射光模式測量光刻膠厚度，結合算法補償曲面誤差。研究發現涂布轉速?gòu)?000rpm提升至3000rpm時，厚度標準差從8nm降至3nm。

三維結構重構
在TSV（硅通孔）檢測中，通過Z軸層切技術重建孔壁形貌，發現當側壁粗糙度＞50nm時，電遷移失效風險增加4倍。

二、封裝測試：從焊點到整體的**驗證

超景深顯微鏡在封裝環節展現獨特價值：

焊點質量評估
在BGA封裝檢測中，通過三維形貌分析測量焊球共面性，發現傾斜角超過2°時接觸電阻增加300%。某封裝廠采用該技術使虛焊率從1.5%降至0.2%。

引腳連接驗證
采用傾斜照明模式觀察QFN引腳與焊盤的浸潤情況，結合面積算法計算浸潤面積比。某企業通過優化助焊劑配方，使浸潤率從75%提升至95%。

失效定位分析
對開路芯片進行剖面檢測，通過三維重構定位裂紋源頭。某案例中發現熱應力導致的層間剝離，指導封裝材料改用低CTE（熱膨脹系數）基板。

三、材料研發：從實驗室到量產的橋梁

超景深顯微鏡在半導體材料開發中支持三大方向：

新型襯底表征
在碳化硅（SiC）襯底檢測中，通過偏光模式識別位錯密度，發現當EPD（蝕坑密度）＞103cm?2時，外延層缺陷率激增。某材料廠商據此優化生長工藝，使EPD降低至5×102cm?2。

二維材料分析
在石墨烯轉移工藝中，通過超景深顯微鏡觀察褶皺高度與分布，發現當褶皺密度＞100μm?1時，載流子遷移率下降40%。指導轉移壓力優化至0.1MPa。

光刻膠性能驗證
在EUV光刻膠檢測中，通過熒光模式測量曝光后線寬粗糙度（LWR），發現添加0.5%表面活性劑可使LWR從5nm降至3nm。

四、技術優勢：與傳統檢測方法的對比分析

超景深顯微鏡相較AFM、SEM等設備具有三大核心優勢：

檢測效率提升
實現全晶圓快速掃描（300mm晶圓檢測時間＜5分鐘），較傳統手動檢測效率提升40倍。

三維數據獲取
通過100層以上焦點合成，重建微米級三維結構，支持虛擬剖面分析，減少物理破片需求。

操作簡易性
配備自動對焦與圖像拼接功能，使非專業人員經過2小時培訓即可完成復雜檢測任務。
