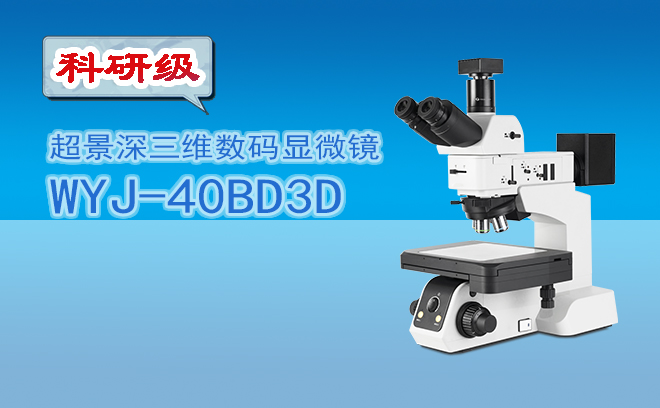

超景深顯微鏡通過多焦點圖像融合技術,可清晰呈現三維樣本的全貌,廣泛應用于半導體檢測、材料分析、文物修復等領域。如何通過技巧優化實現“分鐘級高效觀察”?本文結合2025年技術趨勢與行業實踐,提煉出7大核心使用技巧,助您提升檢測效率與數據準確性。
一、樣本制備:從粗糙到清晰的預處理關鍵
1. 表面清潔:避免干擾成像
工業樣本:使用無水乙醇或丙酮超聲清洗,去除油污、金屬碎屑(如電路板焊點)。
生物樣本:生理鹽水輕柔沖洗,避免破壞細胞結構(如植物葉片表皮)。
案例:某半導體廠商通過超聲清洗,將晶圓表面顆粒污染率從5%降至0.1%。
2. 固定與標記:定位與追溯
導電膠帶:金屬樣本用導電膠帶固定,避免電荷積累干擾成像。
標記筆:非導電樣本用熒光標記筆標注觀察區域(如陶瓷裂紋起點)。
二、參數優化:景深、分辨率、光源的動態平衡
1. 景深控制:覆蓋三維結構
小景深(≤1mm):聚焦細節(如金屬晶界),需多次拍攝融合。
大景深(≥5mm):一次性觀察大范圍(如整塊電路板),推薦疊加層數≤20層。
公式參考:景深Δ=2λNA2(λ為光源波長,NA為物鏡數值孔徑)。
2. 分辨率匹配:避免冗余數據
科研場景:NA≥0.5,分辨率≤1μm(如納米材料形貌觀察)。
工業檢測:NA≥0.3,分辨率≤2μm(如焊點質量檢測)。
3. 光源調整:消除反光與陰影
環形光源:均勻照亮曲面樣本(如球狀金屬顆粒)。
偏振光:消除金屬表面反光(如鋁材劃痕檢測)。
案例:某汽車零部件廠商通過偏振光觀察,將表面劃痕識別率從70%提升至95%。
三、圖像拼接與融合:從局部到全景的高效處理
1. 自動拼接算法:提升效率
特征匹配:通過SIFT或SURF算法自動對齊重疊區域(重疊率建議30%-50%)。
融合優化:采用加權平均或拉普拉斯金字塔融合,消除拼接縫(如大尺寸陶瓷片全景成像)。
2. 手動微調:應對復雜樣本
標記點:在樣本邊緣設置3-5個標記點,輔助軟件對齊(如不規則形狀鑄件)。
分層融合:先融合大范圍低倍率圖像,再疊加局部高倍率細節(如半導體封裝缺陷檢測)。
四、軟件功能深度利用:AI與測量工具
1. 三維重建:量化分析
點云生成:通過多角度圖像重建三維模型(如金屬疲勞裂紋體積計算)。
體積測量:軟件自動計算缺陷體積(如陶瓷氣孔率分析)。
案例:某材料實驗室通過三維重建,將裂紋體積測量誤差從15%降至5%。
2. 批量處理:提升檢測效率
腳本自動化:編寫Python腳本批量執行拼接、融合、測量(如100個焊點同步分析)。
模板庫:保存常用參數模板(如金屬晶粒度評級模板),一鍵調用。
五、行業應用案例:不同場景的定制化技巧
1. 半導體檢測:晶圓缺陷快速定位
技巧:使用環形光源+小景深(1mm),疊加10層圖像融合,缺陷識別時間從30分鐘縮短至5分鐘。
成本:單批次(50個樣本)處理成本降低40%。
2. 材料分析:金屬疲勞裂紋觀察
技巧:偏振光+大景深(5mm),一次性覆蓋裂紋全貌,結合三維重建計算裂紋擴展速率。
效率:單樣本分析時間從2小時縮短至30分鐘。
3. 文物修復:書畫纖維結構解析
技巧:低倍率(10X)+大景深(10mm),生成全景圖像后局部高倍率(50X)觀察纖維細節。
價值:修復方案制定效率提升3倍。
六、設備維護與保養:延長使用壽命的關鍵
1. 日常維護
清潔:每日使用后清理物鏡、光源,避免灰塵影響成像。
校準:每周使用標準樣本(如USAF 1951分辨率板)校準分辨率與景深。
2. 定期保養
光源更換:LED光源壽命超5000小時,建議每年檢測亮度衰減(衰減率≥20%時更換)。
機械檢查:每季度檢查導軌、電機潤滑情況,避免卡頓影響拼接精度。
3. 故障處理
圖像模糊:檢查物鏡是否污染,清潔后重新校準。
拼接錯位:調整標記點或增加重疊率,軟件重新計算對齊參數。
七、未來趨勢:2025年超景深顯微鏡的技術革新
1. 物聯網(IoT)應用
遠程監控:通過手機APP實時查看設備狀態(如光源亮度、拼接進度)。
數據分析:自動生成檢測報告(含時間、成本、質量數據),支持導出PDF/Excel。
2. 人工智能(AI)輔助
缺陷識別:通過機器視覺自動檢測裂紋、污染等缺陷,精度達95%。
參數優化:AI算法根據樣本類型自動推薦景深、分辨率、光源參數。
3. 綠色檢測技術
低功耗設計:設備待機功耗從50W降至10W,符合歐盟ErP能效標準。
無損檢測:通過優化光源與算法,減少樣本制備步驟(如無需噴金處理)。
樣本制備先行:清潔、固定、標記是高質量成像的基礎。
參數動態平衡:根據樣本類型調整景深、分辨率、光源,避免冗余數據。
軟件深度利用:通過自動拼接、AI分析、批量處理提升效率。
