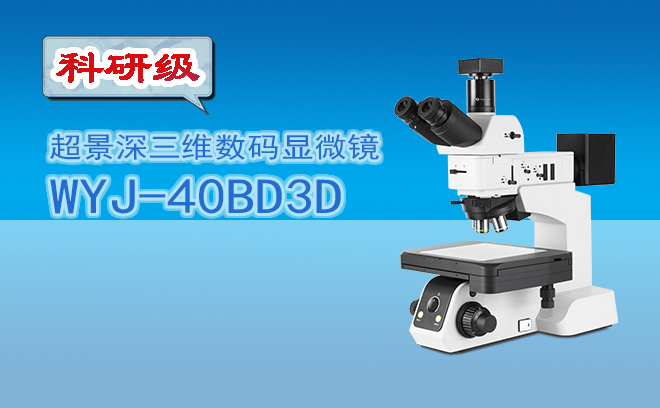

超景深顯微鏡,又稱大景深顯微鏡或擴展景深顯微鏡,是一種能夠突破傳統顯微鏡景深限制,在較大范圍內保持清晰成像的光學檢測設備。其核心技術在于通過光學設計或圖像處理算法,實現樣品三維形貌的高精度觀測。以下從技術原理、核心優勢、應用領域三方面,詳細介紹超景深顯微鏡主要適用于哪些產品的檢測:
一、技術原理與核心優勢
光學景深擴展技術
復眼透鏡系統:通過微透鏡陣列將樣品不同高度的圖像信息同時捕獲,再經軟件合成全景深圖像。
圖像堆疊算法:連續采集不同焦平面的圖像,利用算法提取清晰區域并融合為單一全景深圖像。
優勢:單次成像即可獲得樣品表面從微觀到宏觀的完整形貌,避免傳統顯微鏡需反復調焦的繁瑣操作。
三維重建能力
結合激光掃描或結構光投影技術,可生成樣品的三維形貌圖,支持高度測量、粗糙度分析等功能。
優勢:量化評估樣品表面形貌參數,為質量控制提供數據支持。
多模式成像
支持明場、暗場、偏光、熒光等多種成像模式,適配不同材質的檢測需求。
優勢:一臺設備即可滿足多樣化檢測場景,降低設備投入成本。
二、超景深顯微鏡主要檢測產品類型
1. 精密制造與質量控制
電子產品:
檢測對象:半導體芯片、PCB板、連接器、MEMS器件。
檢測需求:分析焊點虛焊、引腳共面性、金線鍵合質量。
案例:某手機廠商使用超景深顯微鏡檢測攝像頭模組內的濾光片安裝偏差,精度達1μm。
精密機械:
檢測對象:軸承滾珠、齒輪齒面、噴油嘴噴孔。
檢測需求:測量表面粗糙度Ra值、檢測微裂紋、評估鍍層均勻性。
案例:航空發動機葉片涂層厚度檢測,傳統顯微鏡需多次調焦,超景深顯微鏡單次成像即可覆蓋全葉面。
光學元件:
檢測對象:鏡頭模組、光纖端面、激光晶體。
檢測需求:檢測劃痕、臟污、膜層應力分布。
案例:光纖連接器端面檢測,傳統方法需逐層調焦,超景深顯微鏡可同步顯示端面與套筒內壁形貌。
2. 材料科學研究
金屬材料:
檢測對象:合金顯微組織、焊接接頭、疲勞裂紋。
檢測需求:觀察晶粒尺寸、相分布、夾雜物形貌。
案例:3D打印鈦合金孔隙率分析,超景深顯微鏡結合圖像分析軟件,自動統計孔隙體積分?jǐn)?shù)。
高分子材料:
檢測對象:塑料件表面紋理、涂層附著力、纖維復合材料界面。
檢測需求:評估表面粗糙度、檢測分層缺陷。
案例:汽車內飾件表面紋理一致性檢測,超景深顯微鏡生成3D形貌圖,對比設計標準。
生物醫學材料:
檢測對象:支架表面涂層、藥物洗脫層、生物玻璃形貌。
檢測需求:測量孔隙率、評估表面親水性。
案例:血管支架表面多孔結構檢測,超景深顯微鏡提供立體形貌數據,指導孔隙率優化。
3. 地質與礦物分析
檢測對象:巖石薄片、礦物顆粒、古生物化石。
檢測需求:觀察礦物解理、分析顆粒粒度分布、重建化石三維結構。
案例:沉積巖粒度分析,超景深顯微鏡自動測量數百個顆粒的粒徑,生成粒度分布曲線。
4. 文物保護與修復
檢測對象:書畫纖維、陶瓷釉面、金屬文物銹蝕層。
檢測需求:評估文物劣化程度、指導修復工藝。
案例:古代青銅器銹蝕產物分析,超景深顯微鏡揭示銹層與本體結合界面,為除銹方案提供依據。
三、技術參數與選型建議
關鍵參數 | 推薦值 | 選型依據 |
景深范圍 | ≥10mm | 覆蓋大部分工業檢測場景 |
分辨率 | ≤0.5μm | 滿足精密制造檢測需求 |
放大倍數 | 10X-1000X | 覆蓋宏觀到微觀檢測 |
三維測量精度 | ±0.1μm | 適配高精度質量控制 |
光源類型 | LED環形光+同軸光 | 適配不同材質檢測 |
四、未來趨勢:智能化與自動化
AI輔助缺陷識別
集成深度學習算法,自動分類焊點虛焊、表面劃痕等缺陷,檢測效率提升。
案例:某電子廠部署AI超景深檢測系統,將PCB板檢測周期縮短。
機器人協同檢測
與機械臂聯動,實現大尺寸樣品(如汽車車身)的自動化掃描,檢測覆蓋率達****。
案例:新能源汽車電池包殼體檢測,機械臂搭載超景深顯微鏡,完成全表面形貌分析。
云平臺數據管理
檢測數據上傳至云端,支持多終端查看、歷史數據對比、質量趨勢分析。
案例:某航空企業建立超景深檢測數據庫,實現全球工廠的質量數據共享。
結語:超景深顯微鏡——從微觀到宏觀的質量守護者
超景深顯微鏡憑借其大景深、高分辨率、三維成像等優勢,已成為精密制造、材料科學、文物保護等領域不可或缺的檢測工具。隨著AI與自動化技術的融合,其應用場景將進一步拓展,為產品質量控制提供更高效、**的解決方案。企業在選型時,需結合檢測對象特性、精度要求及預算,選擇*適合的設備配置。
