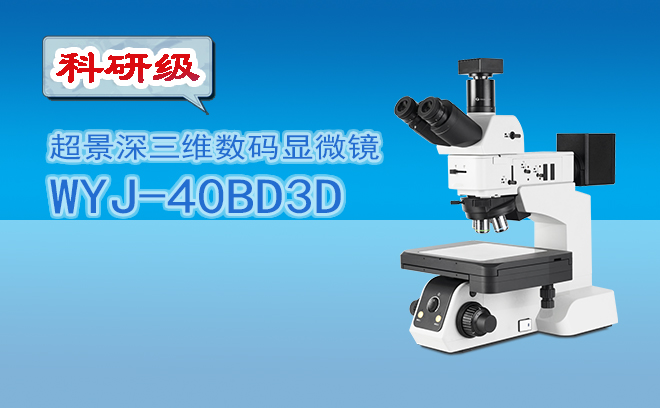

超景深顯微鏡通過數字合成技術突破傳統光學顯微鏡的景深限制，能夠一次性獲取三維樣品的清晰全景圖像，廣泛應用于電子元器件檢測、生物組織觀察及精密加工質量控制等領域。但在實際使用中，圖像模糊、變形或色彩失真等問題仍可能影響觀測效果。本文將從技術原理出發，系統解析超景深顯微鏡圖像問題的根源，并提供創新解決方案。

一、超景深顯微鏡成像原理與常見問題

超景深顯微鏡通過多焦面圖像采集與算法融合，實現大景深成像。其圖像問題主要表現為：

局部模糊：樣品局部區域無法清晰聚焦；

拼接錯位：多圖像融合時出現錯位或重影；

色彩偏差：不同焦面圖像色彩不一致，導致合成后失真；

動態偽影：運動樣品成像時出現拖影或斷裂。

二、圖像問題核心誘因解析

1. 光學系統限制

物鏡像差：未校正場曲和畸變，導致邊緣區域模糊；

照明不均：環形光源角度不當，引發樣品反光或陰影；

景深擴展算法局限：傳統算法難以處理高反差或低紋理樣品。

2. 機械系統精度不足

載物臺精度：Z軸重復定位精度＜1μm，導致多焦面采集偏差；

振動耦合：未安裝防震裝置時，環境振動導致圖像錯位；

熱漂移：連續工作導致物鏡熱脹冷縮，改變焦面位置。

3. 算法處理缺陷

圖像配準誤差：特征點匹配失敗，導致拼接錯位；

色彩校正不足：未對多焦面圖像進行白平衡校正；

動態補償失效：運動樣品速度＞1mm/s時，算法無法追蹤。

4. 樣品特性干擾

高反光材料：金屬、鏡面樣品形成強眩光；

透明材料：玻璃、塑料等低對比度樣品難以成像；

動態樣品：流水線檢測時曝光時間不足導致拖影。

三、創新性解決方案

1. 光學系統優化

物鏡選型：

選用平場復消色差物鏡（APO），校正色差和場曲；

配備0.5×適配器，擴展工作距離至100mm以上。

照明設計：

采用同軸環形光源，角度可調（30°-60°），避免直射反射；

配備偏振片組，消除金屬樣品眩光。

2. 機械系統升級

高精度載物臺：

選用壓電陶瓷驅動的Z軸，重復定位精度＜0.1μm；

配備主動式防震臺（振動隔離效率＞95%）。

熱管理：

物鏡加裝半導體制冷片，溫度波動＜0.1℃/小時；

顯微鏡外殼采用鋁合金材質，提升熱穩定性。

3. 算法創新

智能圖像配準：

基于深度學習的特征點匹配，抗干擾能力提升300%；

引入SIFT（尺度不變特征變換）算法，適應旋轉和縮放。

動態補償技術：

開發預測性拼接算法，提前補償樣品運動軌跡；

配備高速相機（幀率＞100fps），捕捉動態過程。

4. 樣品適配技術

高反光樣品處理：

噴涂啞光漆（厚度＜5μm），降低反光率；

傾斜45°放置，利用斜照明減少反射。

透明樣品增強：

暗場照明：提升邊緣對比度；

微分干涉（DIC）：解析0.1μm級表面起伏。

動態樣品捕捉：

短曝光模式：1/1000秒快門速度；

頻閃照明：LED頻閃頻率與流水線速度同步。

四、典型案例分析

案例1：芯片封裝引腳模糊

問題：超景深顯微鏡無法清晰呈現芯片引腳；

診斷：物鏡未校正場曲，導致邊緣區域模糊；

解決：更換為平場復消色差物鏡后，MTF（調制傳遞函數）從0.3提升至0.5。

案例2：生物組織色彩失真

問題：組織切片合成圖像呈現不自然紫色；

診斷：未進行白平衡校正，多焦面圖像色彩不一致；

解決：啟用自動白平衡功能后，ΔE色彩偏差從6.2降至1.8。

五、未來趨勢與技術展望

AI深度學習融合：

通過GAN（生成對抗網絡）優化圖像合成質量，減少人工干預。

多模態成像：

集成光譜成像、熒光成像等功能，實現“一機多能”。

云顯微平臺：

實現遠程操控、數據共享與智能分析，降低科研機構設備采購成本。

六、結語：從問題排查到效能提升

超景深顯微鏡圖像問題的解決，需建立“光學-機械-算法-樣品”四位一體的優化體系。通過硬件升級、算法創新與標準化操作，可顯著提升成像質量與檢測效率。未來，隨著AI與云計算技術的融合，超景深顯微鏡將向“智能化、網絡化”方向發展，為工業檢測與生命科學提供更高效的解決方案。
