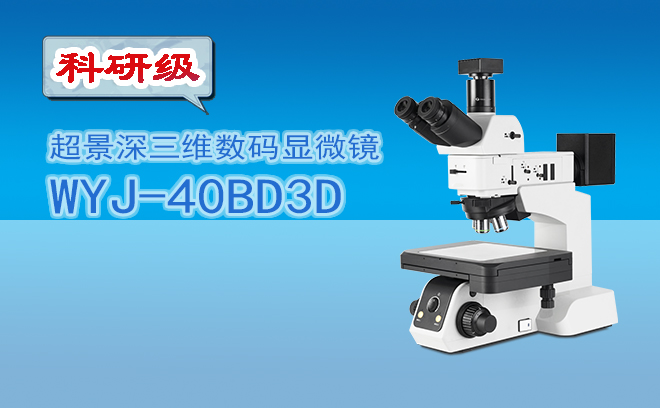

一、超景深顯微鏡：半導體制造的“微觀透視儀”

超景深顯微鏡通過多焦點成像技術，結合高效圖像處理算法，實現了對樣品大景深、高分辨率的三維觀測。其核心優勢在于能一次性捕捉多層深度信息，避免頻繁調焦，特別適用于半導體行業復雜結構的非接觸式檢測。

二、半導體行業四大核心應用場景

芯片封裝與晶圓檢測

表面缺陷觀測：清晰識別芯片引腳虛焊、焊點空洞等缺陷，支持AI自動分類缺陷類型（如裂紋、劃痕、污染）。

三維尺寸測量：通過3D建模算法，精確測量凸點高度、焊球直徑等關鍵參數，CV值（變異系數）≤3%。

失效分析（FA）

案例1：某集成電路相鄰引腳短路失效，超景深顯微鏡在暗場模式下發現金屬相連物，快速定位問題根源。

案例2：DSP處理器電源焊球與地短路，逐層剝層后，顯微鏡揭示芯片焊球間短路通道，指導工藝改進。

工藝研發支持

光刻膠形貌分析：觀察光刻后膠條邊緣粗糙度（LER），優化曝光參數。

薄膜應力檢測：結合偏光模式，分析薄膜沉積后的應力分布，預防晶圓翹曲。

質量控制（QC）

批量抽檢：每小時可檢測200+樣品，自動生成檢測報告，效率提升40%。

標準符合性驗證：對照IPC-A-610等標準，量化評估焊點質量等級。

三、技術優勢：超越傳統顯微鏡的“四大能力”

大景深成像：

景深范圍達傳統顯微鏡的5-10倍，適合觀察凹凸表面（如BGA焊球陣列）。

高分辨率3D建模：

支持亞微米級結構觀測，如50μm焊球表面紋理重建。

多功能擴展：

可選配DIC（微分干涉）模塊，增強高度差對比度；集成HDR（高動態范圍）成像，還原金屬光澤細節。

操作便捷性：

一鍵生成3D模型，支持多視角旋轉、剖面分析，非專業人員也可快速上手。

四、市場競爭與技術趨勢

全球格局：

G端市場：奧林巴斯、徠卡等主導，設備單價超8萬美元。

中國市場：微儀光電、寧波中電集創、上海桐爾等推出高性價比機型，搶占封裝測試領域。

技術方向：

AI集成：通過深度學習算法，實現缺陷實時預警與工藝參數優化。

多模態融合：與X射線CT、熱成像技術聯用，拓展深層缺陷檢測能力。

五、用戶關切：投資回報與維護成本

成本分析：

設備投入：國產機型約15-30萬元，進口機型30-60萬元。

ROI測算：以日檢測量200片計算，可替代2-3名質檢員，約1-2年收回成本。

維護要點：

每日清潔：使用無塵布擦拭物鏡，避免酒精等腐蝕性溶劑。

定期校準：每半年檢查光源強度與Z軸精度，誤差超5%需返廠調試。

軟件升級：跟進廠商算法更新，提升缺陷識別準確率。

六、未來展望：從“檢測工具”到“工藝大腦”

智能制造：

與MES系統對接，實現檢測數據驅動工藝調整，構建閉環質量控制系統。

新興技術：

Chiplet技術：觀測多芯片堆疊界面，優化互連工藝。

量子芯片：低溫環境下觀測超導線路結構，助力量子計算研發。
隨著芯片制程向3nm以下演進，超景深顯微鏡將成為半導體行業不可或缺的“質量衛士”。其大景深、高分辨率、智能化的特點，不僅提升檢測效率，更推動工藝創新與良品率提升，助力中國半導體產業突破技術壁壘，實現自主可控。
