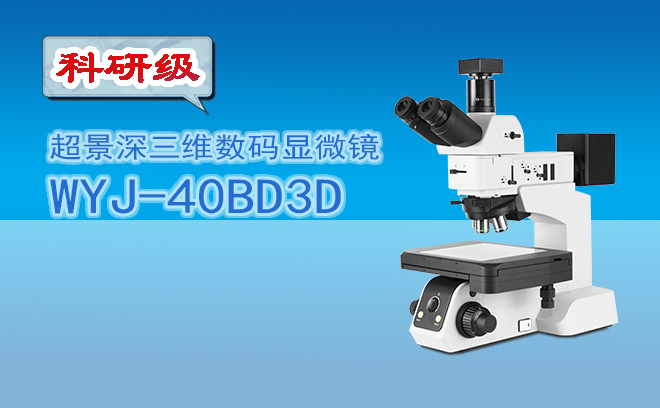

超景深顯微鏡（Extreme Depth of Field Microscope）在汽車內外飾件漆膜測厚中具有獨特優勢，其大景深、長工作距離和三維成像能力可解決傳統測厚方法的局限性。以下是其應用的核心邏輯與技術細節：

1. 超景深顯微鏡的核心優勢

大景深與全景聚焦：
通過多焦點合成技術，實現全視野清晰成像（無需逐層調焦），適合測量曲面或復雜形狀的漆膜（如儀表盤、車門飾條）。

長工作距離：
物鏡與樣品距離可達100mm以上，避免碰撞脆弱漆膜或復雜結構件。

三維重建能力：
結合軟件算法，可生成漆膜表面的三維形貌圖，精確計算各涂層厚度。

2. 漆膜測厚的挑戰與解決方案

挑戰1：多層漆膜結構復雜
汽車漆膜通常由底漆、色漆、清漆等多層組成，總厚度約50-150μm。傳統接觸式測厚儀（如渦流儀）可能受基材材質干擾。
解決方案：
利用超景深顯微鏡的透射光與反射光結合，清晰區分各層界面（如添加斜照明增強邊緣對比度）。

挑戰2：曲面或非平面樣品
內飾件（如中控臺）或外飾件（如保險杠）存在弧度，傳統顯微鏡視野受限。
解決方案：
超景深顯微鏡的大視場（FOV）和電動載物臺，支持多區域自動掃描與拼圖成像。

挑戰3：快速無損檢測
生產線需高效質檢，避免破壞漆膜。
解決方案：
非接觸式測量結合AI圖像分析，實現自動層厚識別與異常報警。

3. 具體應用方法

步驟1：樣品制備

切割漆膜橫截面（需垂直基材，避免傾斜誤差）。

鑲嵌并拋光（如環氧樹脂冷鑲嵌+金相砂紙逐級打磨）。

步驟2：成像與測量

光學配置：反射光+環形光（增強層間對比度）。

軟件工具：

自動聚焦：沿Z軸掃描獲取多層圖像。

厚度測量：通過層間高度差計算各涂層厚度（精度可達±1μm）。

三維分析：生成表面粗糙度（Sa）或孔隙分布數據。

步驟3：數據輸出
生成包含厚度分布、缺陷標注的質檢報告（如PDF或Excel格式）。

4. 技術優勢對比

5. 實際案例與行業應用

案例1：某汽車制造商通過超景深顯微鏡檢測車門飾條漆膜，發現清漆層局部過?。?lt;20μm），優化噴涂工藝后缺陷率下降40%。

案例2：內飾件供應商使用三維重建功能分析漆膜孔隙率，將孔隙缺陷從3%降至0.5%。

6. 注意事項

校準：使用標準厚度樣片（如玻璃基材+已知漆膜）定期驗證系統精度。

照明優化：深色漆膜需提高光源強度，金屬漆需調整白平衡避免色差。

軟件算法：選擇支持多峰擬合的測厚軟件，避免層間反射干擾。

總結

超景深顯微鏡為汽車漆膜測厚提供了高精度、非破壞、可視化的解決方案，尤其適用于研發階段的多層結構優化和生產線的復雜件質檢。隨著AI與自動化技術的發展，其測量效率與數據整合能力將持續提升。
