超景深顯微鏡在電子工業領域的應用十分廣泛，其高分辨率、大景深、長工作距離以及3D測量等功能使其成為電子工業質量檢測、產品研發和故障分析的重要工具。以下是對超景深顯微鏡在電子工業領域應用的詳細介紹：

一、應用概述

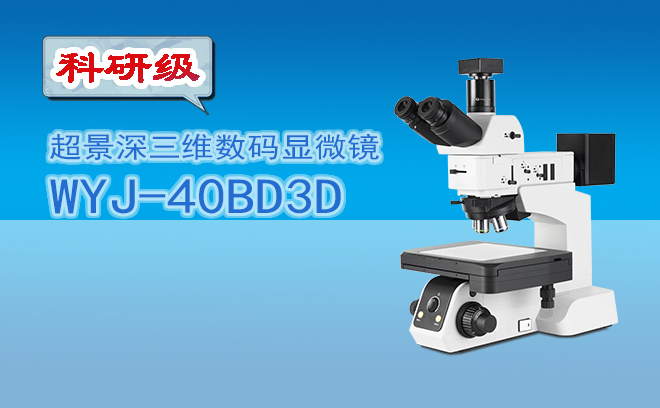

超景深顯微鏡是一種集光學技術、光電轉換技術及電子顯示技術于一體的高科技產品，具有連續變倍、景深大、視域廣、工作距離長等特點。它能夠清晰地觀察到檢測對象，并進行3D測量，為電子工業提供了高效、準確的檢測手段。

二、具體應用

PCB電子元器件檢測

引線鍵合檢測：超景深顯微鏡能夠清晰地觀察到PCB電子元器件的引線鍵合情況，確保引線與電路板之間的連接牢固可靠。這有助于減少元器件產品的不良率，提高電子產品的質量和可靠性。

鉆孔形貌觀察：在PCB制版過程中，鉆孔是必不可少的一步。超景深顯微鏡可以觀察到印刷線路板側邊鉆孔的形貌，并通過3D測量功能獲取鉆孔的三維數據，如高度、直徑等，為PCB的制造提供精確的數據支持。

半導體材料檢測

硅片表面觀察：在半導體行業中，超景深顯微鏡常用于觀察硅片表面的微觀缺陷和雜質分布情況。這有助于確保硅片的質量，提高半導體器件的性能和可靠性。

錫珠檢測：BGA錫球是半導體器件中常用的連接件。超景深顯微鏡可以觀察到錫球的形態、大小以及分布情況，確保錫球之間的連接良好，避免空焊或斷裂等問題的發生。

液晶屏檢測

薄膜劃痕觀察：超景深顯微鏡能夠清晰地觀察到液晶屏film膜上的細微劃痕，為液晶屏的質量檢測提供有力的支持。

導電粒子觀察：通過暗場照明功能，超景深顯微鏡可以讓液晶屏上的導電粒子清晰可見，有助于分析導電粒子的分布情況和性能。

其他應用

連接器針腳檢測：超景深顯微鏡可以觀察到連接器針腳的形態和鍍層情況，確保針腳之間的連接良好，無斷裂或劃痕等問題。

微小零件檢測：在電子工業中，微小零件的質量對整個產品的性能有著至關重要的影響。超景深顯微鏡可以觀察到微小零件的表面缺陷和磨損情況，為質量控制和故障分析提供有力的支持。

三、優勢與意義

高分辨率：超景深顯微鏡具有高分辨率的成像能力，能夠清晰地觀察到電子工業中的微小細節。

大景深：大景深的特點使得超景深顯微鏡能夠在較大的范圍內清晰地觀察到檢測對象，避免了因景深不足而導致的模糊現象。

長工作距離：長工作距離使得檢測人員能夠在不接觸樣品的情況下進行觀察和測量，避免了因接觸而導致的樣品損壞或污染。

3D測量功能：3D測量功能為電子工業提供了精確的測量手段，有助于確保產品的尺寸和形狀符合設計要求。

綜上所述，超景深顯微鏡在電子工業領域具有廣泛的應用前景和重要的價值。隨著技術的不斷發展，超景深顯微鏡的性能將進一步提升，為電子工業的發展提供更加強有力的支持。
