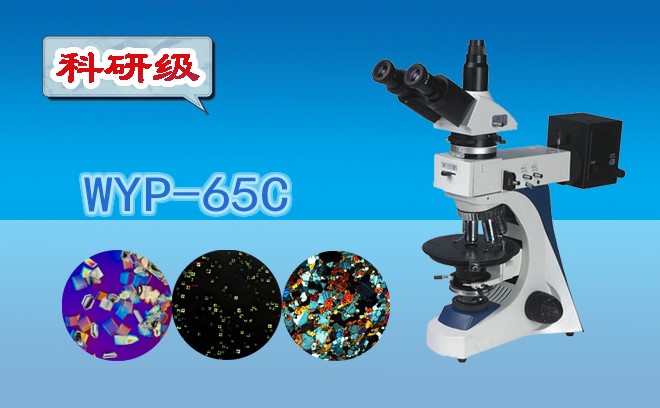

偏光顯微鏡是巖礦綜合鑒定的精密光學儀器，與一般生物顯微鏡的主要區別在于安裝有兩個偏光鏡。無窮遠透反射偏光顯微鏡定制可用來分析透明與不透明各向異性材料、觀察晶體結構等，是利用光的偏振特性對具有雙折射性物質進行研究鑒定的必要儀器，也可進行明場、暗場、相差觀察，配有360度旋轉載物臺和圖像分析軟件，對存儲的圖像進行自動測量，測量尺寸、形狀、方向、強度等特征，提供二元圖象處理方法。

無窮遠透反射偏光顯微鏡的構成主要由機械系統部件和光學系統部件兩個部分構成

一、無窮遠透反射偏光顯微鏡定制機械系統主要部件

(1)鏡座與鏡臂：支撐顯微鏡及連接光源、物臺、鏡筒。

(2)鏡筒：連接目鏡和物鏡的部件。

(3)物鏡轉換器：用于安裝、選擇不同倍數的物鏡。

(4)載物臺：放置薄片用的可3600轉動的圓形平臺。

(5)焦準設備(升降系統)：分粗調和微調，作用是調節焦距，使物象清晰。

(6)聚光鏡架：連接聚光鏡、下偏光鏡、上鎖光圈等的部件。

(7)上、下鎖光圈：控制光的通過量。

二、無窮遠透反射偏光顯微鏡定制光學系統主要部件

(1)光源：分為自然光源和人工光源，目前多數顯微鏡采用人工光源。

(2)下偏光鏡：在聚光鏡架底部，作用是把自然光轉變?yōu)槠?。其振?dòng)方向一般為東西方向。

(3)聚光鏡：在聚光鏡架上部，作用是把偏光轉變?yōu)殄F光，使顯微鏡處于偏光系統。

(4)物鏡：由多組透鏡組成，連接在物鏡轉換器上，是決定放大倍數及成像質量的重要部件。按放大倍數分為三類：高倍鏡、中倍鏡子和低倍鏡。

(5)目鏡：由眼透鏡和場透鏡組成。目鏡中附有十字絲。

(6)上偏光鏡：位于目鏡和物鏡間，振動方向與下偏光振動方向垂直，可自由推入或拉出。

(7)勃氏鏡：位于目鏡和上偏光鏡間，可自由的推入或拉出，與聚光鏡和高倍鏡配合使用。
