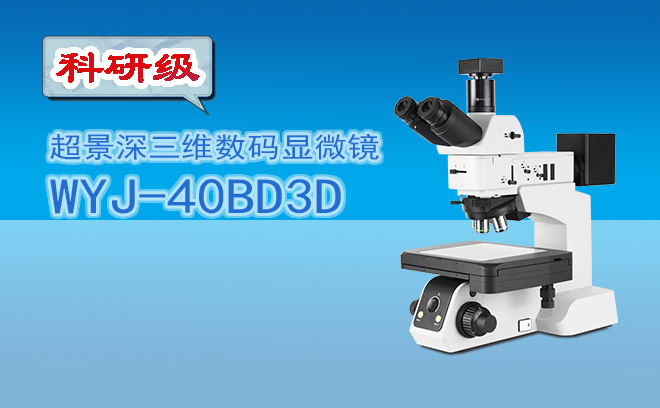

超景深顯微鏡作為光學檢測領域的革新工具，通過智能圖像融合技術突破傳統顯微鏡景深限制，實現“從微觀形貌到三維尺寸”的一體化測量。其核心價值在于無需移動樣品即可獲取全幅清晰圖像，大幅提升工業質檢、材料研發與生物醫學的檢測效率與精度。本文將深度解析超景深顯微鏡的測量原理與操作流程，為質量工程師、科研人員及實驗室管理者提供技術指南。

一、超景深顯微鏡的核心測量原理

超景深顯微鏡通過多焦點圖像采集與算法融合，解決傳統顯微鏡景深小、大高度差樣品模糊的行業痛點。其工作原理可分為以下步驟：

1. 多焦點圖像采集

原理：通過電動載物臺或液態鏡頭，在垂直方向連續采集數十至數百張不同焦平面的圖像；

技術參數：Z軸步進精度可達0.1μm，適配納米級至毫米級樣品。

2. 智能圖像融合算法

波前編碼技術：通過相位模板擴展景深，減少圖像采集次數；

深度學習融合：AI算法自動識別清晰區域，生成全幅清晰圖像；

三維重構：基于多張圖像的位移數據，計算樣品表面高度圖。

3. 尺寸測量與形貌分析

2D測量：標定后直接讀取長度、角度、面積等參數（精度±0.5μm）；

3D形貌分析：輸出表面粗糙度（Ra/Rz）、臺階高度、體積等數據；

缺陷標注：自動標記裂紋、毛刺等異常區域并生成檢測報告。

二、超景深顯微鏡的自動化測量技術

現代超景深顯微鏡通過智能控制系統實現全自動檢測與數據分析，核心功能包括：

自動對焦與掃描：激光測距或圖像對比度分析，快速定位Z佳焦平面；

多區域拼接：支持大面積樣品（如PCB板）的全景掃描與無縫拼接；

AI缺陷識別：基于深度學習模型，分類劃痕、凹坑等典型缺陷，漏檢率＜0.1%；

數據云管理：測量結果自動上傳至MES系統，實現質量追溯與統計分析。

三、超景深顯微鏡的操作流程與質量控制

1. 標準測量流程

步驟1：樣品固定（真空吸附或磁性夾具，確保平面度≤0.005mm）；

步驟2：參數設置（選擇測量模式、標定倍率、光照強度）；

步驟3：自動掃描（Z軸步進0.5μm，采集50-100張圖像）；

步驟4：圖像融合（AI算法生成全幅清晰圖與3D形貌圖）；

步驟5：數據輸出（導出PDF報告或DXF圖紙，支持SPC統計）。

2. 關鍵質量控制點

標定校準：每月使用標準量塊驗證測量精度（誤差≤1μm）；

光照均勻性：環形LED光源需確保樣品表面照度偏差＜5%；

算法驗證：定期用已知尺寸樣品測試圖像融合與測量準確性。

四、超景深顯微鏡的技術優勢與應用價值

1. 效率提升：從單點到全幅

檢測速度：全自動機型測量時間縮短至傳統方法的1/10（如100mm2樣品僅需2分鐘）；

數據完整性：單次掃描覆蓋全視野，避免漏檢與重復測量。

2. 精度突破：納米級形貌分析

表面粗糙度：Ra測量范圍0.01μm-10μm，適配超精密加工檢測；

臺階高度：垂直分辨率可達0.001μm，服務半導體封裝領域。

3. 成本優化：減少復檢與報廢

早期缺陷識別：在研發階段發現模具設計缺陷，避免批量生產損失；

耗材節?。簾o需反復調整焦平面，延長光源與鏡頭壽命。

五、超景深顯微鏡的技術趨勢

AI深度集成：從缺陷分類到工藝優化，AI模型自主調整檢測參數；

多模態聯用：與激光共聚焦、白光干涉儀結合，實現形貌-成分-力學綜合分析；

5G遠程檢測：通過云端控制實現跨地域專家會診與實時質量監控；

微型化設計：手持式超景深顯微鏡適配產線快速抽檢與野外考古。

超景深顯微鏡以全幅清晰、智能測量、高效質檢為核心優勢，成為工業4.0時代質量檢測的“智慧之眼”。從3C電子元件到汽車齒輪，從生物芯片到精密模具，其通過突破景深極限、量化微觀世界，為制造業提供可信的檢測數據。未來，隨著AI、物聯網與多技術融合的深化，超景深顯微鏡將進一步推動質量檢測向“預測性維護”與“零缺陷制造”演進，助力企業構建全球競爭力。
